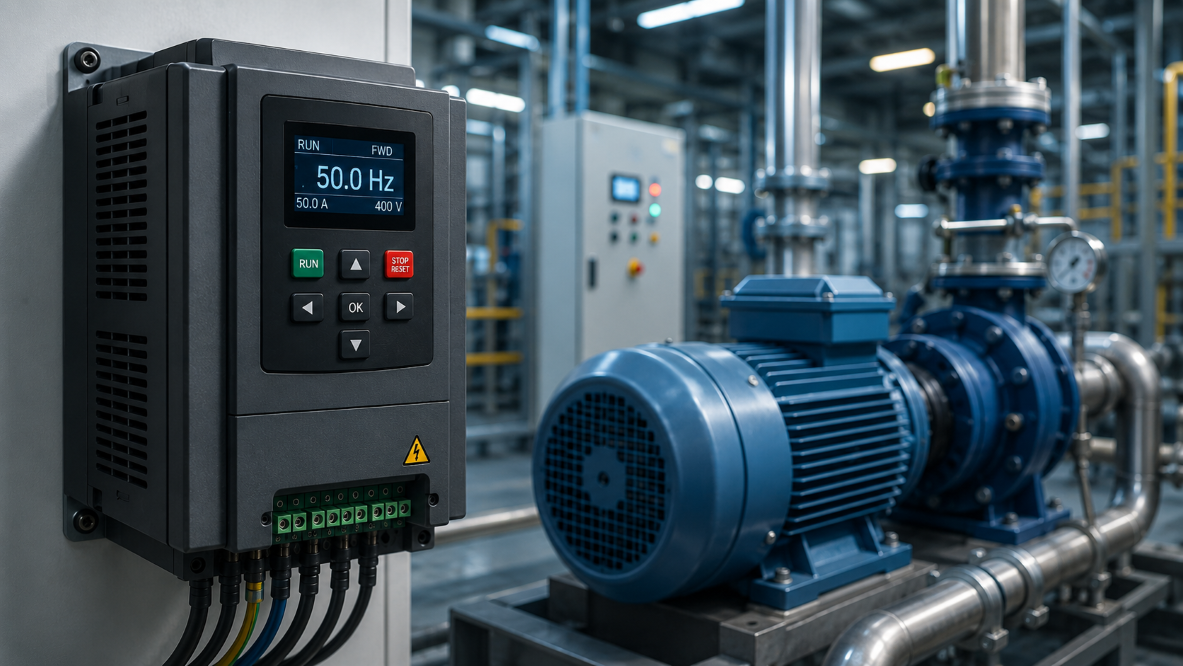

Was ist ein Frequenzumrichter (VFD)?
Ein Frequenzumrichter (Variable Frequency Drive – VFD) ist ein elektronisches Leistungsumwandlungsgerät, das zur Steuerung der Betriebsgeschwindigkeit von Wechselstrommotoren (AC) entwickelt wurde.
Durch die elektronische Verarbeitung des netzseitigen Wechselstroms mit fester Frequenz stellt der VFD dem Motor die benötigten Frequenz- und Spannungswerte zur Verfügung und ermöglicht so einen sicheren und effizienten Betrieb bei unterschiedlichen Drehzahlen.
Auf diese Weise verbraucht der Motor nur so viel Energie wie nötig und kann dem von der Anwendung geforderten Drehzahlprofil präzise folgen.
Wie funktioniert ein Frequenzumrichter?
Das Funktionsprinzip eines VFD besteht aus drei Hauptphasen:
- Gleichrichtung: Der aus dem Netz kommende Wechselstrom (AC) wird im Gleichrichterteil (Rectifier) in Gleichstrom (DC) umgewandelt.
- Zwischenkreis-Filterung: Der entstandene Gleichstrom wird im DC-Zwischenkreis (DC Bus) gefiltert und stabilisiert.
- Wechselrichtung: Unter Verwendung leistungselektronischer Schaltelemente (wie IGBTs) wandelt die Wechselrichterstufe diesen Gleichstrom wieder in Wechselstrom mit den gewünschten Frequenz- und Spannungswerten um.
Da die Drehzahl des Motors direkt von der angelegten Frequenz abhängt, ermöglicht die Änderung der Frequenz eine präzise Steuerung der Motordrehzahl.
Hauptkomponenten eines Frequenzumrichters
Gleichrichter (Rectifier)
Wandelt die vom Netz kommende Wechselspannung in Gleichspannung um.
DC-Zwischenkreis (DC Bus)
Filtert die gleichgerichtete Energie, um eine stabile Gleichspannung zu erzeugen, und dient als Energiespeicher.
Wechselrichterstufe (Inverter Stage)
Wandelt die Gleichspannung mithilfe von Halbleiterschaltelementen wie IGBTs wieder in Wechselspannung mit der gewünschten Frequenz um.
Steuereinheit
Überwacht kontinuierlich Motordrehzahl, Strom, Spannung und andere Betriebsparameter, um einen sicheren und effizienten Betrieb des Antriebs zu gewährleisten.
Wo werden Frequenzumrichter eingesetzt?
Heute wird die VFD-Technologie in zahlreichen industriellen Anwendungen eingesetzt, in denen Elektromotoren verwendet werden.
Zu den Haupteinsatzgebieten gehören:
- Pumpensysteme
- Ventilations- und Gebläsesysteme
- Förderbänder und Transportlinien
- Kompressoren
- HVAC-Systeme (Heizung, Lüftung, Klima)
- CNC-Maschinen
- Verpackungsmaschinen
- Kran- und Hebezeuge
- Wasseraufbereitungsanlagen
- Industrielle Automatisierungssysteme
Vorteile der Verwendung von Frequenzumrichtern
Die Hauptgründe für den weit verbreiteten Einsatz von VFDs in der Industrie sind:
- Präzise Steuerung der Motordrehzahl
- Erhebliche Senkung des Energieverbrauchs
- Sanftanlauf und Sanftauslauf (Soft Start/Stop)
- Reduzierung des mechanischen Verschleißes
- Verlängerung der Lebensdauer des Motors
- Verbesserung der Prozesssteuerung
- Niedrigere Wartungskosten
- Einfache Anpassung an unterschiedliche Anwendungen
Dank dieser Vorteile tragen Frequenzumrichter sowohl zur Steigerung der Produktionseffizienz als auch zur Senkung der Betriebskosten bei.
Unterschied zwischen Frequenzumrichter und Sanftanstarter
Obwohl Frequenzumrichter und Sanftanstarter (Soft Starter) ähnliche Zwecke zu erfüllen scheinen, unterscheiden sich ihre Funktionsprinzipien grundlegend.
Ein Sanftanstarter steuert lediglich die während des Anlassens und Stoppens des Motors angelegte Spannung, um hohe Anlaufströme zu reduzieren. Sobald der Motor seine Nennbetriebsdrehzahl erreicht hat, läuft er direkt mit der Netzfrequenz weiter.
Ein Frequenzumrichter hingegen regelt kontinuierlich sowohl die Frequenz als auch die Spannung während des gesamten Motorbetriebs und ermöglicht so eine dynamische Drehzahlregelung. Daher werden VFDs in Anwendungen bevorzugt, die eine kontinuierliche Drehzahlregelung erfordern, während Sanftanstarter für Systeme geeignet sind, bei denen nur ein sanfter Anlauf ausreicht.
Blick in die Zukunft
Mit dem Vormarsch von Energieeffizienzinitiativen, Smart Factories und Industrie 4.0-Anwendungen entwickeln sich Frequenzumrichtertechnologien rasant weiter.
Frequenzumrichter der nächsten Generation können nahtlos in Ethernet-basierte industrielle Kommunikationsprotokolle, Fernüberwachung, vorausschauende Wartung (Predictive Maintenance), Energieanalysen und cloudbasierte Verwaltungssysteme integriert werden.
Unterstützt durch KI-basierte Antriebsalgorithmen und fortschrittliche Leistungselektronik wird erwartet, dass zukünftige Umrichter eine noch höhere Effizienz, einen geringeren Energieverbrauch und eine intelligentere Motorsteuerung bieten. VFDs werden daher weiterhin ein unverzichtbarer Bestandteil der modernen industriellen Automatisierung bleiben.
