Was ist eine SPS?
In industriellen Produktionsprozessen ist es von entscheidender Bedeutung, dass Maschinen in einer bestimmten Reihenfolge arbeiten, Daten von Sensoren ausgewertet werden und die Ausrüstung sicher gesteuert wird. Diese Aufgaben werden heute weitgehend von programmierbaren Steuerungsgeräten übernommen, die als SPS (Speicherprogrammierbare Steuerung) bezeichnet werden.
Eine SPS ist ein spezieller Industrie-PC, der die von Sensoren empfangenen Daten nach vordefinierten Steuerungsalgorithmen verarbeitet und die erforderlichen Befehle an Motoren, Ventile, Relais und andere industrielle Geräte weitergibt. Dank ihrer hohen Zuverlässigkeit, langen Lebensdauer und robusten Bauweise, die auch rauen industriellen Bedingungen standhält, werden SPS-Systeme seit Jahrzehnten als primäre Steuerungsplattform für Automatisierungssysteme eingesetzt.
Warum wurde die SPS entwickelt?
Vor der Einführung der SPS wurden Industriemaschinen über Schütze, Relais und komplexe, fest verdrahtete Steuerungssysteme gesteuert. Selbst kleinste Änderungen an den Produktionsprozessen erforderten eine komplette Neuverdrahtung der Schaltschränke, was sowohl zeitlich als auch finanziell erhebliche Nachteile mit sich brachte. Die Ende der 1960er Jahre entwickelten ersten SPS-Systeme boten eine programmierbare Lösung für dieses Problem und leiteten einen tiefgreifenden Wandel in der Automatisierungstechnik ein.
Heute beschränken sich SPS-Systeme längst nicht mehr auf die reine Maschinensteuerung. Sie spielen eine Schlüsselrolle bei der Digitalisierung von Produktionsprozessen, indem sie nahtlos mit Kommunikationsprotokollen, Datenerfassungssystemen, Mensch-Maschine-Schnittstellen (HMIs) und SCADA-Plattformen zusammenarbeiten.
Wie funktioniert eine SPS?
Das Funktionsprinzip einer SPS basiert auf der Verarbeitung von Eingangsdaten und der darauf aufbauenden Steuerung der Ausgänge. Dieser Prozess besteht aus einem sich kontinuierlich wiederholenden Zyklus (Scan-Zyklus), der vier grundlegende Schritte umfasst:
Über Eingangsmodule werden die Daten von Sensoren und Schaltern eingelesen.
Die CPU (Central Processing Unit) führt das geladene Programm aus, um die Daten zu analysieren.
Entsprechend dem Steuerungs- bzw. Regelungsalgorithmus werden die erforderlichen Entscheidungen getroffen.
Über Ausgangsmodule werden Motoren, Relais, Ventile oder andere Geräte angesteuert.
Da sich dieser Zyklus im Millisekundenbereich ständig wiederholt, können Produktionssysteme in Echtzeit gesteuert und überwacht werden.

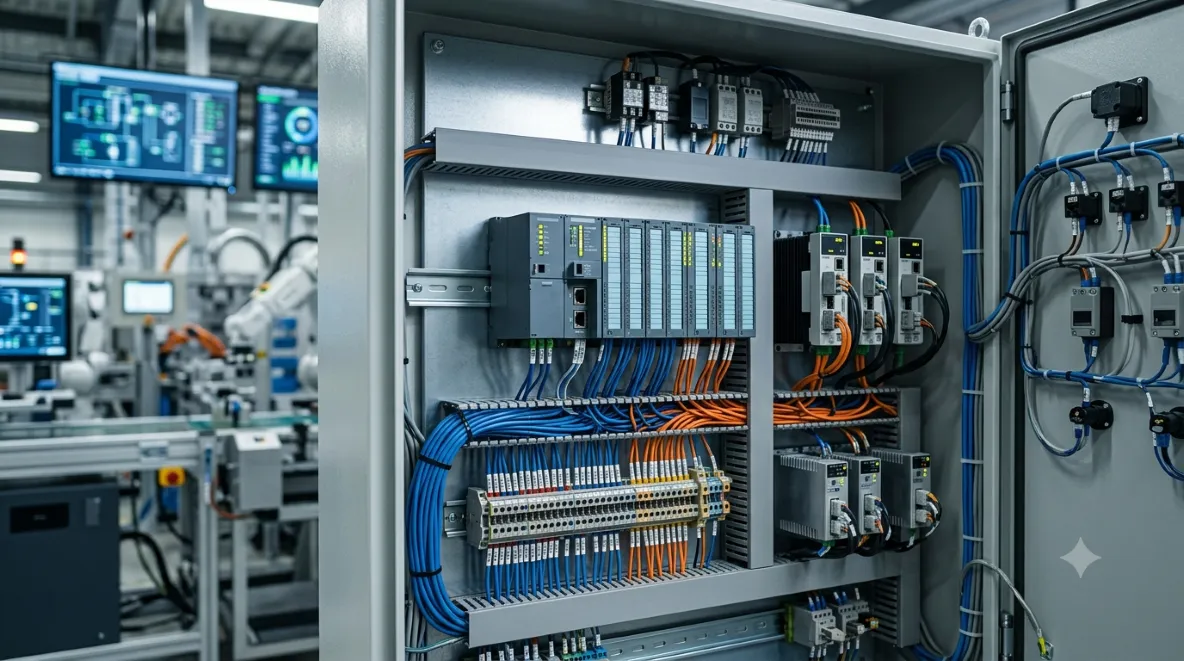

Grundkomponenten einer SPS
Ein SPS-System besteht aus verschiedenen Hardware-Komponenten, die jeweils unterschiedliche Aufgaben erfüllen.
Zentralbaugruppe (CPU)
Die CPU ist das Herzstück der SPS, das das Steuerungsprogramm ausführt und den gesamten Entscheidungsmechanismus leitet. Hier werden die Sensordaten ausgewertet und die an die Ausgänge zu sendenden Befehle generiert.
Eingangsmodule
Eingangsmodule leiten die Signale von Sensoren, Tastern, Grenzschaltern und anderen Feldgeräten an die SPS weiter. Diese Daten bilden die Arbeitsgrundlage für den Steuerungsalgorithmus.
Ausgangsmodule
Die von der SPS generierten Befehle werden über Ausgangsmodule an die Feldgeräte übertragen. Elektromotoren, Schütze, Magnetventile und Meldesysteme werden über diese Module angesteuert.
Stromversorgung (Power Supply)
Liefert die für den stabilen Betrieb der SPS und der angeschlossenen Baugruppen erforderliche elektrische Energie.
Kommunikationsmodule
Moderne SPS-Systeme unterstützen industrielle Kommunikationsprotokolle wie Ethernet, PROFINET, Modbus TCP, EtherNet/IP und OPC UA, um den Datenaustausch mit anderen Automatisierungssystemen zu ermöglichen.
SPS-Programmiersprachen
SPS-Systeme können mit verschiedenen, für unterschiedliche Anwendungen optimierten Programmiersprachen entwickelt werden. Die internationale Norm IEC 61131-3 definiert die im Bereich der SPS-Programmierung standardisierten Sprachen. Die am häufigsten verwendeten Methoden sind:
Kontaktplan (KOP / Ladder Diagram - LD): Diese dem klassischen Schaltplan nachempfundene Sprache ist die in der Industrie am weitesten verbreitete Programmiersprache.
Funktionsbausteinsprache (FUP / Function Block Diagram - FBD): Ermöglicht die grafische Programmierung unter Verwendung von Funktionsbausteinen.
Strukturierter Text (ST / Structured Text): Eine textbasierte Programmiersprache mit einer Pascal-ähnlichen Syntax, die vor allem für komplexere mathematische Algorithmen bevorzugt wird.
Ablaufsteuerung (AS / Sequential Function Chart - SFC): Wird verwendet, um Prozessschritte in prozessorientierten Automatisierungsanwendungen sequenziell zu strukturieren und zu modellieren.
Wo wird die SPS eingesetzt?
Die SPS-Technologie wird in nahezu jedem Sektor eingesetzt, in dem industrielle Automatisierung eine Rolle spielt. Zu den Hauptanwendungsgebieten gehören:
Automobil-Produktionslinien
Robotergestützte Automatisierungssysteme
CNC-Maschinen
Lebensmittel- und Getränke-Produktionsanlagen
Chemische und petrochemische Anlagen
Energieerzeugungs- und -verteilungssysteme
Wasseraufbereitungsanlagen
Verpackungs- und Logistiksysteme
In Anwendungen, bei denen der zuverlässige und unterbrechungsfreie Betrieb von Produktionsprozessen kritisch ist, fungieren SPS-Systeme als zentrale Steuerungsplattform.
Vorteile der SPS
SPS-Systeme bieten gegenüber herkömmlichen, relaisbasierten Steuerungen (Schützensteuerungen) eine Vielzahl entscheidender Vorteile. Dazu gehören:
Sie weisen eine programmierbare und hochflexible Struktur auf.
Wartung und Fehlersuche sind wesentlich einfacher.
Sie bieten eine hohe Widerstandsfähigkeit gegenüber rauen industriellen Umgebungsbedingungen.
Dank ihres modularen Aufbaus können sie problemlos erweitert werden.
Sie garantieren eine präzise Echtzeit-Steuerungsleistung.
Sie sind für den dauerhaften, jahrelangen Non-Stop-Betrieb ausgelegt.
Diese Eigenschaften haben SPS-Systeme zu einer unverzichtbaren Komponente moderner Produktionsstätten gemacht.
SPS und Industrie 4.0
Heute sind SPS-Systeme weit mehr als reine Maschinensteuerungen. SPS-Plattformen der neuesten Generation arbeiten nahtlos mit IoT-Infrastrukturen, Cloud-Systemen, digitalen Zwillingen (Digital Twins) und KI-gestützten Analyselösungen zusammen. Dadurch können Produktionsdaten in Echtzeit überwacht, prädiktive Instandhaltungsanwendungen (Predictive Maintenance) realisiert und Fertigungsprozesse wesentlich effizienter gestaltet werden. Mit der zunehmenden Verbreitung intelligenter Fabriken (Smart Factories) wird die Rolle der SPS in digitalen Transformationsprojekten voraussichtlich noch weiter an Bedeutung gewinnen.
Fazit
Die SPS bleibt einer der wichtigsten Grundpfeiler der industriellen Automatisierung. Dank ihrer robusten Bauweise, den flexiblen Programmiermöglichkeiten und der einfachen Integration in übergeordnete Systeme übernimmt sie eine Schlüsselrolle bei der Digitalisierung industrieller Prozesse. Mit ihrem breiten Einsatzspektrum, das von Robotik-Anwendungen bis hin zu Smart Factories reicht, wird die SPS-Technologie sowohl in den heutigen Ingenieursanwendungen als auch in den zukünftigen Industrie-4.0- und Industrie-5.0-Konzepten unverzichtbar bleiben.
